小型廢氣吸收塔產品簡介

小型廢氣吸收塔是無錫泛普設計研發的一款新型廢氣凈化裝置小型設備，它的設計采用逆流式水噴淋填料吸收原理，廢氣至下而上穿過填料層，在填料層廢氣與噴淋藥液發生酸堿中和反應，達到凈化廢氣的目的。

小型廢氣吸收塔采用立式結構，體積小，不占空間，方便安裝調試，同樣設計有進氣口、進水口、排液口、循環式管路等，適用于處理1000-3000CMH風量等小風量、低濃度的廢氣，如實驗室通風櫥、藥品柜、小型實驗酸洗槽、氧化槽、加藥桶攪拌產生的廢氣。

小型廢氣吸收塔填料類型

小型廢氣吸收塔以多面球填料的方式來實現氣相與液相的轉換，無錫泛普生產的小型廢氣吸收塔采用的填料比表面積大、壓損更小，在塔內形成無數的小液滴，廢氣在小型廢氣吸收塔上升的過程中增強了填料與廢氣的接觸面積，同時使廢氣的流速變慢，與噴淋液的接觸時間變長，讓化學反應更徹底完善，處理效果好。具體填料高度的設計和停留時間是需要計算的，詳情咨詢無錫泛普環保計算人員。

小型廢氣吸收塔工作流程

小型廢氣吸收塔主要是用來處理少量低濃度廢氣，整個系統需要有動力引風，需要講一下排氣風機，小型廢氣吸收塔的動力來源于防腐排氣風機，在耐酸堿環境下，需要配置耐酸堿風機，通常風機后置，負壓引風的方式，從系統工藝上講放在小型廢氣吸收塔的后端引風用。

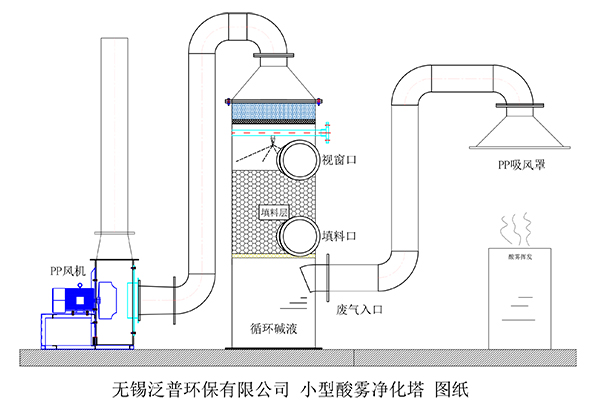

小型廢氣吸收系統開啟風機后，小型廢氣吸收塔內部處于一個負壓狀態，把來自房間內的廢氣或者某一機臺排放的廢氣經過風管抽到吸收塔內，廢氣上升經過填料層、噴淋層、除霧層后再經過風機正壓吹到煙囪管內排放。

小型廢氣吸收塔組成結構

小型廢氣吸收塔塔體

• 底部水箱；
• 格柵層；
• 填料層；
• 噴淋層；
• 除霧層。

小型廢氣吸收塔管口

• 廢氣入口
• 廢氣出口
• 水泵接口
• 噴淋口
• 進液口
• 溢流口
• 排空口
• 液位口
• 加藥口

小型廢氣吸收塔水循環

• 磁力泵
• 噴嘴
• 隔膜式壓力表
• 球閥
• 逆止閥

小型廢氣吸收塔可選配件

• 酸堿加藥裝置
• PH在線偵測裝置
• 壓差表
• 電控系統
• pp風機

小型廢氣吸收塔規格型號

無錫泛普環保有限公司生產的小型廢氣吸收塔產品型號有四種，在設備選型前需要了解排出廢氣的量，一般以立方米/分鐘為單位(英文：CMM)，或者立方米/小時為單位（英文：CMH）,以及廢氣排放的濃度，單位PPM即為百萬分一濃度，或者是毫克/立方，具體廢氣產生量計算方法可咨詢無錫泛普專業技術人員。

凈化塔型號	處理能力-CMM	塔直徑-mm	塔高度-mm	廢氣入口-mm	廢氣出口-mm
SCR-V05-3	5CMM	Ø350	1300	Ø110	Ø110
SCR-V10-5	10CMM	Ø520	1500	Ø160	Ø160
SCR-V20-6	20CMM	Ø630	1600	Ø200	Ø200
SCR-V30-7	30CMM	Ø750	1750	Ø250	Ø250

小型廢氣吸收塔如何選型

很多客戶在選擇無錫泛普生產的小型廢氣吸收塔之前很迷茫，不知道如何選型？或者說不知道如何選擇適合自己的產品，無錫泛普技術人員對于小型廢氣吸收塔的選型問題作出分析。

首先，要了解自己的廢氣成份，如果是酸堿類型的（如鹽酸、硝酸、氫氟酸等），就可以使用，不是說所有廢氣都可以使用小型廢氣吸收塔去處理，酸堿類型的采用噴淋式加藥去中和廢氣，如有機廢氣就不適合使用，有機廢氣可選擇活性炭吸附的方式去處理。

其次，確定了自己的廢氣是酸堿類型的廢氣，便要確認排氣的量有多少，這個是選型的關鍵，這個量的抓取最好有一個數值，單位是:立方米/小時，如寬度1800的實驗室通風柜的排放量約為1500-1800立方米/小時，除以60，轉化為分鐘單位就是25-30立方米/分鐘有了上面的數據，就可以選型啦，按照上面的舉例，可以選擇SCR-V30-8這個型號。

最后要說明的是這個風量是由風機產生的，具體的風量還是要看這個風機某一特定壓力下的值，并不是說通風柜的風量一定就是30立方米/分鐘，也就是說要看配了什么風機。這個話題要延生到吸風罩的面風速上，如通風柜最大開啟時，截面積x面風速=風量，如吸風罩罩在一個污染源上方，要算出風量，先算出罩口截面積乘以一個設計風速（通常0.3-0.5m/s)便得到了風量，再根據這個風量配置一臺合適的風機。

小型廢氣吸收塔參數設計

無錫泛普環保有限公司致力于廢氣處理，要說做廢氣處理設備的公司有很多，但是能夠精細化計算，拿數據說話的公司并不多，泛普環保認為做一套廢氣處理系統，不僅僅是生產一個空塔外殼那么簡單，在這個魚龍混雜的行業依葫蘆畫瓢的廠家有太多，在這種大環境下，泛普推出以上四款小型廢氣凈化塔來適應不同客戶的需求，在設計小型廢氣吸收塔的過程中有很多需要計算的地方，小型廢氣吸收塔計算的過程，實際就是一個深度選型的過程，拋開廢氣處理系統不談，就塔體本身要有以下參數計算

• 塔徑計算
• 塔高計算
• 填料層高度計算
• 除霧層高度計算
• 循環水量計算
• 水箱高度計算
• 空塔流速計算
• 廢氣停留時間計算

為什么要選擇小型廢氣吸收塔

在工業生活生產過程中有部分工藝排出廢氣，如金屬表面處理的酸洗工藝、電路板加工蝕刻、液晶面板玻璃蝕刻、生物醫藥實驗室通風櫥、化工反應釜制程工藝等等都涉及到酸堿排氣，但是很多情況下，排氣出酸堿廢氣很少，從環保角度出發，即使不處理也能達到國家的排放標準，卻對員工的身體健康有一定的影響。從企業長遠發展角度來說，對于少量的廢氣還是需要安裝相應的處理設備的。

那么問題來了，針對上述酸堿廢氣處理需求，大部分公司提供的是大型的廢氣凈化裝置，塔徑大、高度高、占地面積大以及集成化程度低等缺點，無錫泛普環保推出四款小型廢氣吸收塔，把洗滌塔、循環泵、風機以及循環水管路、加藥、液位、溢流、排放等集成在一個耐酸堿底座上，形成一個一體化裝置，用戶只需要把廢氣排放口延伸到小型廢氣吸收塔，以及從小型廢氣吸收塔風機出口通過風管引到室外即可。

使用無錫泛普環保有限公司生產的廢氣洗滌塔優點：

• 安裝方便（只需接進氣口和排氣口）
• 占地空間小
• 集成化程度高（集成洗滌塔、風機、水泵)
• 可擴展性強（可選配自動加藥系統）
• 耐酸堿腐蝕
• 噪音控制在人體能接受范圍。

小型廢氣吸收塔行業應用

無錫泛普環保有限公司生產的小型廢氣吸收塔的應用較為廣泛，完善的一體化設計、超高的酸堿廢氣凈化效率以及易于安裝的結構贏得市場的認可，目前無錫泛普環保有限公司生產的小型廢氣吸收塔穩定運行于上海電氣、上海寶鋼、浙江工業大學、哈爾濱工業大學、首鋼遷鋼、南京大學化學實驗樓等大型單位的實驗室，無錫泛普生產的小型廢氣吸收塔還可以應用于以下行業：

• 金屬表面處理酸洗工藝
• 電路板加工蝕刻工藝
• 玻璃液晶面板蝕刻工藝
• 大學實驗樓實驗室
• 生物醫藥研發實驗室
• 廢舊電池回收拆解倉庫破損區廢氣處理
• 化工反應釜負壓排出廢氣
• 污水池溢出硫化氫及氨氣處理
• 化學品倉庫廢氣處理
• 鋼鐵廠鋼坯腐蝕實驗室
