噴淋塔是用于多種工業廢氣的凈化裝置，是一種采用水噴淋加藥吸收的濕式廢氣處理設備，應用不同，行業里也可以稱之為酸洗塔、堿洗塔、吸收塔等，其外形結構和制作工藝基本相同。

噴淋塔工作流程

無錫泛普環保有限公司專業生產pp噴淋塔和不銹鋼噴淋塔，噴淋塔結構采用立式結構，逆流式設計，廢氣從底部側面進入噴淋塔，經過填料層、噴淋層及除霧層后排放，噴淋塔結構簡單，用途廣泛,既可用于處理酸霧，也可以用于堿霧處理，噴淋塔采用濕式水噴淋吸收，凈化效率高耐腐蝕。

噴淋塔的材質說明

泛普環保專業生產噴淋塔，其材質有PP聚丙烯和不銹鋼材質，不銹鋼材質又分為304和316L兩種應用較多。不同的廢氣處理工藝可以選擇不同材質，常規的酸、堿性廢氣選擇PP聚丙烯即可，如：鹽酸霧、硫酸霧、堿霧氣體；對于生產工藝中溫度較高的排氣，PP材質耐溫性較差，通常超過60攝氏度，建議選用不銹鋼304或者316L材質，如：回轉窯、垃圾焚燒后端產生的尾氣，溫度高且有較強的腐蝕性，建議采用316L材質的噴淋塔。

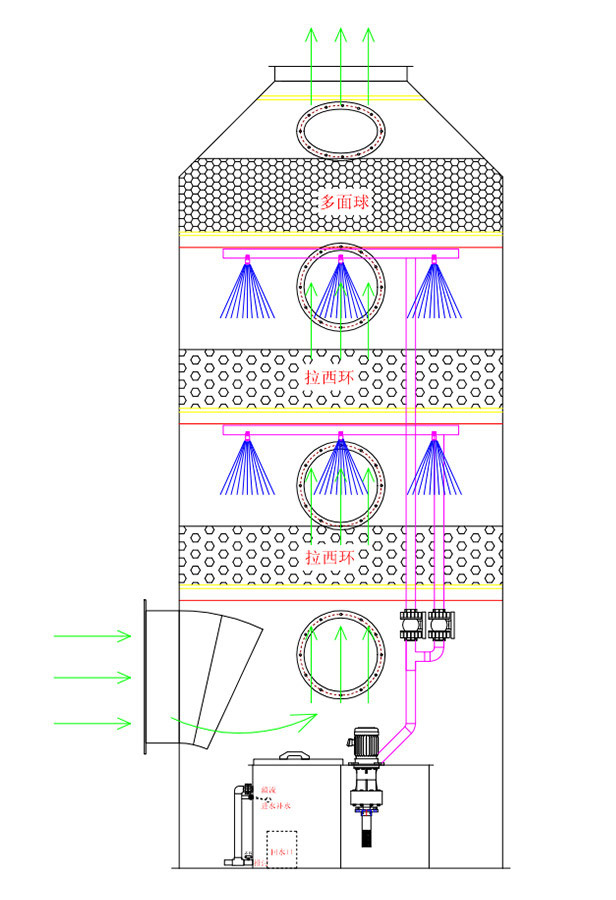

噴淋塔工作原理

噴淋塔入口處，在防腐離心風機負壓作用下廢氣進入噴淋塔，在噴淋塔底部（水箱上部）減速后，形成緩速穩定的氣流，然后均勻穿過格柵板向上進入填料層，噴淋塔水泵將循環水箱中的水送入塔內頂部，從噴淋層經過螺旋噴嘴均勻噴灑而下，濕潤填料層，使填料的表面形成流動的吸收液膜。此時噴淋塔內的廢氣不斷均勻上升，吸收液不斷向下噴灑，氣液兩相持續逆流接觸，廢氣中的有害污染物會被吸收液不斷的吸收。凈化后的氣體經塔頂除霧器除去水霧后排出塔外。

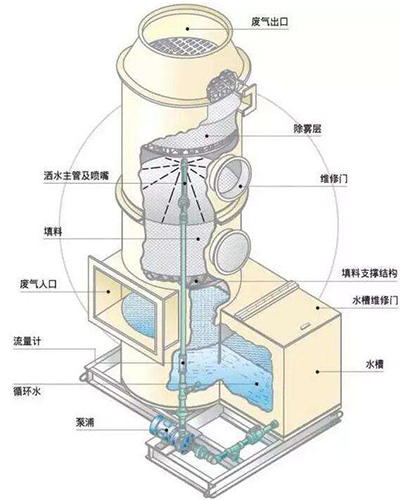

噴淋塔結構說明

噴淋塔結構看似簡單，實際組成部分還是比較復雜的，需要有多方面的設計，主要由塔體，格柵、填料，噴淋布水裝置，除霧裝置，循環水箱，噴淋塔水泵，透明觀察窗，進料卸料口、進出風口等組成?？蛇x配電氣控制柜、酸堿加藥裝置等。

噴淋塔結構包含哪些

• 塔體

  噴淋塔為立式結構，如需安裝在室內或者場地比較小，可選擇臥式噴淋塔。

• 填料層

  分層設置在噴淋塔的內部，使用多面空心球填料，每一層填料層使用格柵板隔開。噴淋層將吸收液不斷的噴灑在填料上，形成流動的液膜。而填料球的比表面積非常大，可極大增加氣體與液體的接觸面積，顯著提高吸收液對廢氣的吸收效率。

• 噴淋裝置

  噴淋塔填料層上方，安裝有螺旋噴嘴，防腐循環泵輸送過來的NAOH溶液全覆蓋噴灑在填料層多面空心球上。堿溶液與酸性廢氣在填料層發生反應，凈化完廢氣后流入塔內底部?jī)?chǔ)水箱，再次被水泵送入噴淋層，形成循環。工業廢氣多數具有腐蝕性，環保生產的噴淋塔采用聚丙烯pp塑料加工，水泵也采用FRPP材質耐酸堿水泵，使整套設備耐腐蝕、抗老化，使用壽命大大延長。

• 除霧層

  在噴淋塔頂部設有除霧層，一般采用空心球除霧、絲網除霧等。經噴淋塔凈化后的氣體會帶有水霧，如果不去除水霧，會進入后續級聯的廢氣處理設備中，降低它們的運行效率，并且存在安全隱患。

• 循環水箱

  在噴淋塔底部集成了循環水箱，與塔體相連，內設塑料防腐浮球閥對水箱自動補水。水箱內會設置多道過濾裝置，確保整個循環系統不會堵塞。循環水一般使用清水，若廢氣中含有酸性氣體、堿性氣體、含硫氣體、多組份混合氣體等，只需在水箱中添加氫氧化鈉、稀硫酸或者其它特殊配制的藥劑，即可中和、吸收廢氣中的有害污染物。無錫泛普環保有限公司可按客戶需求對噴淋塔選配高低液位計、玻璃轉子流量計、ph在線檢測儀、全自動酸堿加藥裝置、電控箱等設備，以達到自動化運行，以上為可選件。

• 循環水泵

  使用防腐水泵，裝在循環水箱上，它具有耐酸堿、密封好、性能穩定、壽命長等優點。優質的循環水泵揚程大、流量足、運行可靠，可保證吸收液足量、均勻的噴灑在填料層上，使噴淋塔高效工作。

• 透明視窗

  在噴淋塔的噴淋層會設置透明視窗，便于維護人員觀察塔內各部位運行工況。在定期維護和檢修時，只需將透明視窗打開即可進行相關操作，簡單、方便、高效。

• 進出風口

  通常為法蘭形式，連接風管及其它廢氣處理設備時操作簡單，密封效果好。
