小型噴淋塔產品介紹

無錫泛普環保有限公司專業設計、制造小型噴淋塔，采用水噴淋吸收原理，適用于易溶于水的廢氣處理，如：氯化氫、氨氣等。無錫泛普環保有限公司設計、研發的小型噴淋塔材質為PP聚丙烯，體積小，重量輕，功能齊全，為以上類型的企業在空氣污染防治方面提供了良好的解決方案，從成本、安裝空間以及可操作性上提供了詳細的數據支持，能夠幫助企業合規解決空氣污染防治難題。

小型噴淋塔適用哪些場所

無錫泛普環保有限公司專注于小型噴淋塔的設計研發，可處理酸性、堿性尾氣，適用于一些空間受限或實驗型場所。

• 實驗室內處理通風柜、藥品柜產生的廢氣；
• 排氣風量較小的設備，如：電爐加熱產生的尾氣；
• 低濃度的尾氣收集罩，如：單個吸風罩、原子罩；
• 實驗型機器排出的尾氣，如：實驗型噴霧干燥機產生的尾氣處理，鹽霧試驗箱排出的尾氣

小型噴淋塔工作原理

無錫泛普環保有限公司設計、制造的小型噴淋塔以水噴淋吸收或者在水噴淋的循環液中加藥吸收的方式達到處理廢氣的目的。在引風機的動力作用下，廢氣由進氣口吸入，逆流向上，穿越填料層和噴淋層，廢氣經過填料層時與填料表面的小液滴接觸，發生吸收反應，實現氣相至液相轉換，進入水中，從而達到噴淋吸收廢氣目的。

小型噴淋塔產品特點

泛普環保專注于酸堿廢氣處理，針對小風量、低濃度的酸堿廢氣，泛普環保制造的小型噴淋塔廣泛應用于企業、大學實驗室，由于其功能完善、可擴展性強、配置靈活獲得客戶的一致認可，小型噴淋塔具有如下特點：

• 緊湊型設計，占地空間?。?/li>
• 安裝方便，接入進氣口和排氣口；
• 設計合理，操作面朝外，方便觀察操作；
• 集成化程度高，集成循環水、液位管、補水管、排液管；
• 工業級PP塑料，耐酸堿腐蝕，使用壽命長；
• 低噪音，室內安裝。
• 低能耗，運行功率90W-150W之間，節能環保。
• 可擴展性強，預留加藥口，可選配自動加藥系統；

小型噴淋塔產品結構

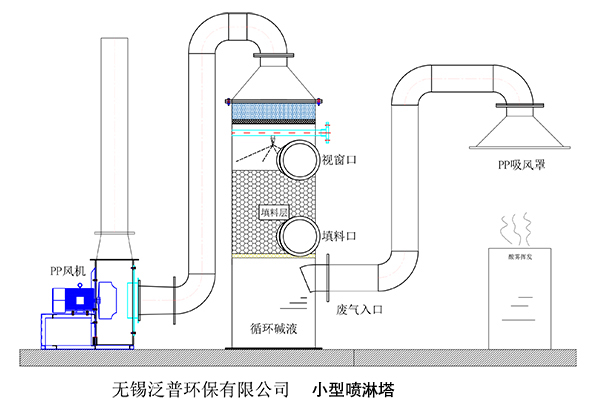

無錫泛普環保有限公司生產的小型噴淋塔結構簡單，易于安裝及后期維護，該產品設計為立式結構，包含塔本體部分、氣體進出口、填料裝卸口、觀察視窗、循環液噴淋管道、底部儲水水箱以及進水排水部分。

小型噴淋塔本體結構

• 底部水箱，用于循環液的貯存以及加藥；
• 格柵層，用于填料層的結構支撐，散堆填料；
• 填料層，散堆填料，氣液轉換場所；
• 噴淋層，安裝螺旋噴嘴，通過循環泵實現藥液的均勻噴灑；
• 除霧層，除去噴淋層產生的水霧，保持出口排出干凈的氣體。

小型噴淋塔管道連接

• 廢氣入口，位于塔體填料層底部，接入待處理廢氣，此為法蘭連接；
• 廢氣出口，位于塔頂，排出凈化后的氣體，根據工藝需求接出；
• 水泵接口，位于底部循環水箱，從水箱接觸，連接循環泵；
• 噴淋口，位于噴淋層，從循環泵浦接出，進入塔內形成噴灑；
• 進液口，位于水箱一層，也稱為補水口，連接自來水用于噴淋液；
• 排空口，位于水箱底部，在小型噴淋塔維護清洗時，打開排空閥排空液體；
• 液位口，位于水箱上下部，上液位和下液位，中間為透明管連接，顯示當前液位高度；

小型噴淋塔循環水部分

• 水泵，該設計為臥式泵，泵頭為塑料防腐材質，用于循環液的噴淋；
• 噴嘴，設計于小型噴淋塔內部，120度角噴灑，實現均勻布水目的；
• Y型過濾器，設計于水泵前端，阻止循環水中的雜物進入水泵，保護泵頭；
• 球閥，安裝于循環水泵前端，小型噴淋塔水箱后端，關閉球閥，可拆卸水泵；

小型噴淋塔規格型號

無錫泛普環保有限公司生產的小型噴淋塔產品型號有五種，在設備選型前需要了解處理廢氣的量，以m³/min-立方米/分鐘為單位(英文：CMM),以及廢氣排放的濃度，單位PPM即為百萬分一濃度，具體廢氣產生量計算方法可咨詢無錫泛普環保有限公司專業技術人員。

小型噴淋塔選型方法

• 首先，確定廢氣類型，酸堿廢氣、易溶于水的廢氣可以使用泛普環保小型噴淋塔，如：氯化氫、氨氣、硫化氫、氟化氫、硫酸霧、硝酸霧等。
• 其次，確定排氣方式，排氣是否帶有正壓，如有正壓，無需配置引風機，如沒有正壓，在小型噴淋塔后端需要有引風機抽風；
• 最后，確定排氣量，排氣量的單位是:立方米/分鐘（英文：CMM)

排氣量選擇，示例如下：

1、帶有正壓排氣類型，如：鹽霧試驗箱，該裝置為金屬老化試驗裝置，有專門的排氣口，鹽霧試驗箱內通過霧化噴嘴將飽和氯化鈉溶液噴霧，壓力來自空壓機，該排氣量取值以壓縮空氣的進氣量為實際排氣量。

2、無動力類型，如：實驗室通風柜排氣，俯視角度看通風櫥，截面長度1.5米,寬度0.6米，為形成微負壓，設計通風櫥內氣體流動速度為0.35-0.5m/s,經計算排放量約為1134-1620立方米/小時，除以60，轉化為分鐘單位就是18.9-27CMM有了上面的數據，就可以選型了，按照上面的算法，可以選擇SCR-V30-7這個型號。為了產生負壓抽風，后端引風機可選擇pp風機，風機型號需要根據管道長度、彎頭數量等計算壓損后選擇，具體可以咨詢泛普環保技術人員。

小型噴淋塔行業應用

無錫泛普環保有限公司生產的小型噴淋塔的應用較為廣泛，完善的一體化設計、超高的酸堿廢氣凈化效率以及易于安裝的結構贏得市場的認可，目前無錫泛普環保有限公司生產的小型噴淋塔穩定運行于清華大學、浙江工業大學、哈爾濱工業大學、福州大學石油化工學院、南京大學、四川大學實驗樓等大型單位的實驗室，無錫泛普生產的小型噴淋塔還可以應用于以下行業：

• 金屬腐蝕機廢氣處理工藝
• 鹽霧試驗箱鹽霧尾氣處理工藝
• 金屬表面處理酸洗廢氣處理工藝
• 電路板加工蝕刻工藝
• 玻璃液晶面板蝕刻工藝
• 大學實驗樓實驗室
• 生物醫藥研發實驗室
• 廢舊電池回收拆解倉庫破損區酸霧處理
• 化工反應釜負壓排出廢氣
• 污水池溢出硫化氫及氨氣處理
• 化學品倉庫廢氣處理
• 鋼鐵廠鋼坯腐蝕實驗室
• 餐廚垃圾惡臭氣味處理

小型噴淋塔可以擴展哪些功能

無錫泛普環保有限公司生產的小型噴淋塔，在實驗行業應用越來越廣泛。客戶的應用需求各異，所以泛普環保在小型噴淋塔設計上做出可擴展性功能設計，能夠充分滿足客戶的應用需求。

小型噴淋塔哪些地方要設計

• PH在線偵測裝置，PH電極安裝于小型噴淋塔循環水管道上，偵測循環水PH值并傳輸信號給控制器；
• 溫度控制器，泛普環保在水箱內安裝PTFE材質溫度變送器，精準顯示小型噴淋塔水箱內溫度，便于尾氣吸收控制；
• 液位控制器，在循環液水箱側面安裝液位保護裝置，當水箱排液或揮發至低液位時候，停止噴淋，保護水泵目的；
• 加藥裝置，自動加藥裝置，接受到PH酸堿度信號，控制器根據設定加藥值，給出信號至加藥泵，控制加藥泵啟停；
• 壓差表，安裝于塔本體，聯通小型噴淋塔的出口和入口，偵測兩者之間的壓力差，判斷填料壓損；
• 耐腐蝕PP風機，安裝于小型噴淋塔的后端，實現負壓抽風，在整個系統中起到廢氣輸送作用；
• 電控系統，集成水泵開關控制、風機開關控制、自動加藥控制于一體，實現小型噴淋塔的電氣運行；
• 換熱器，控制前端進氣的溫度，進氣溫度過高，不利于廢氣吸收，通過管殼式換熱器降低進氣溫度；
• 移動推車，將小型噴淋塔及PP風機固定在一個可移動的不銹鋼支架上，方便移動切換。
• 無錫泛普環保有限公司致力于小型噴淋塔設計研發，要說生產噴淋塔的廠家有很多， 但是能夠精細化計算，拿數據說話的廠家并不多，泛普環保認為做一套噴淋塔系統， 不僅僅是生產一個塔體外殼那么簡單， 在這個魚龍混雜的行業依葫蘆畫瓢的廠家有太多， 在這種大環境下， 泛普環保推出以上五款小型噴淋塔來適應不同客戶應用需求， 在設計小型噴淋塔的過程中有很多需要計算的地方， 小型噴淋塔計算的過程，實際就是一個深度選型的過程， 就塔體本身要有以下參數計算。
  • 小型噴淋塔塔徑計算
  • 小型噴淋塔塔高計算
  • 小型噴淋塔填料層高度計算
  • 小型噴淋塔除霧層高度計算
  • 小型噴淋塔循環水量計算
  • 小型噴淋塔水箱高度計算
  • 小型噴淋塔空塔流速計算
  • 小型噴淋塔廢氣停留時間計算
  • 小型噴淋塔填料比表面積計算
  • 小型噴淋塔填料濕潤因子計算
