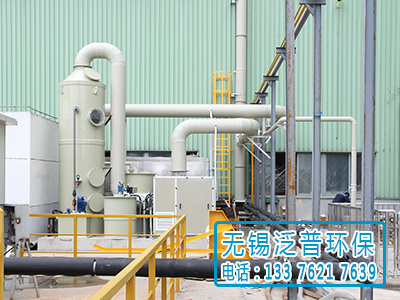

上海電氣電站輔機廠項目描述

上海電氣電站輔機廠位于浦東臨港新城，屬于重裝備產業園去，生產電站輔機，其中壓力容器出廠前需要對金屬表面酸洗鈍化處理。壓力容器為不銹鋼材質，根據產品質量要求，需在出廠前對不銹鋼產品進行酸洗鈍化處理。通過酸洗鈍化，使鐵及鐵的氧化物比鉻和鉻的氧化物優先溶解，去掉貧鉻層，使不銹鋼表面富鉻，在鈍化作用下使表面產生完成穩定的鈍化膜，提高不銹鋼產品抗腐蝕的穩定性。那么在酸洗的過程中會產生酸霧廢氣，泛普環保提供上海酸洗廢氣處理，主要有方案設計、產品制造及安裝調試服務。

酸洗工藝流程

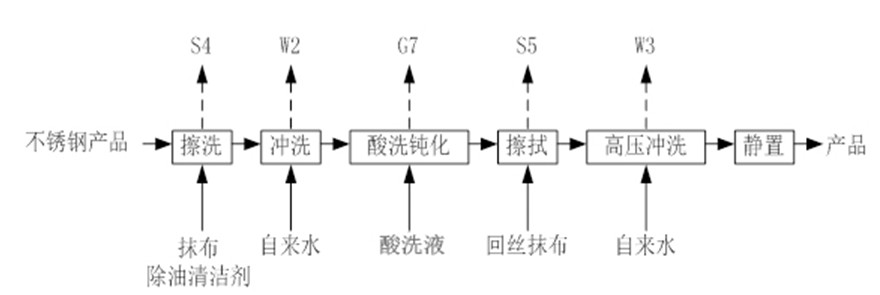

因本項目需表面處理的工件尺寸較大（最大平面尺寸Φ3500×6000m），無法使用常規的浸入式酸洗工藝，故而采用配置酸洗液涂刷方式進行表面處理，酸洗液主要成分為硝酸、氫氟酸。上海酸洗廢氣處理具體操作工藝流程詳見下圖：

• 預清洗

  預清洗工藝主要包括抹布擦洗和自來水沖洗兩個過程。先使用抹布和除油清潔劑在不銹鋼工件表面進行擦拭除油，該過程產生廢抹布S4；抹布清潔后使用自來水對工件表面進行沖洗，本過程產生預清洗廢水W2，廢水中主要污染物為CODCr、陰離子表面活性劑、石油類及SS。

• 酸洗液酸洗

  通過將酸洗液均勻涂刷于工件表面，酸洗液在常溫下停留一段時間，停留時間根本不同產品的需求而確定，該過程產生G7酸洗廢氣；

• 擦拭

  酸洗鈍化過程達到操作規程規定的停留時間后，使用回絲將工件表面擦拭干凈，產生S5廢棄回絲；

• 高壓沖洗

  工件表面擦拭完成后使用高壓水槍對工件表面進行沖洗，產生W3沖洗廢水，該廢水中含有一定濃度的Fe、Cr、Ni等金屬離子以及氟離子和硝酸根；

• 風干

  經酸洗表面處理后的工件風干進行檢查，合格產品即可入庫，不合格產品返回處理。

以上為酸洗步驟，現需要在上海電氣電站輔機廠車間內新建酸洗區域，安裝酸霧收集裝置及酸霧凈化系統，當前年廢氣排放量不詳，提供酸洗藥劑使用數據如下：

設計范圍

本工程為上海酸洗廢氣處理工程，設計范圍是為新建酸洗區域提供配套的酸霧廢氣收集裝置及酸霧廢氣處理成套設備，從廢氣收集開始至廢氣排出口為止的處理工藝、結構、電氣等專業設計。建立自動化控制系統，以達到節能環保目的，運行邏輯智能化，符合現代廢氣凈化系統要求。對系統配置自動加藥系統，實現根據PH值數據變化自動投加藥劑。

排放標準

上海酸洗廢氣處理排放標準，執行《上海市大氣污染物綜合排放標準》（DB31/933-2015）中的標準，此標準高于國家GB標準，屬于上海地方標準。

上海酸洗廢氣處理酸霧的收集

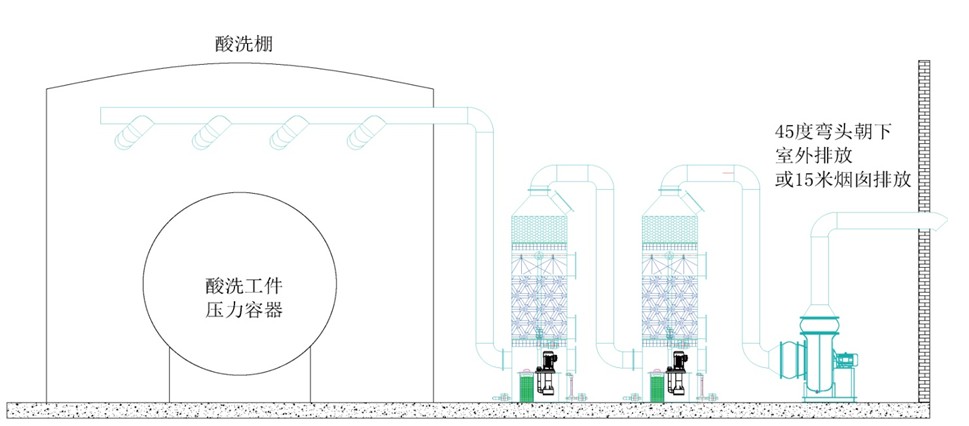

本項目酸洗處理的工件尺寸較大（最大平面尺寸Φ3500×6000m），采用的是刷涂式酸洗操作方式，本次設計主要針對該酸洗區域密封處理，經過后端的引風機引風在該密封區域形成負壓效果，保證酸洗棚內的酸霧不外溢。

酸洗區域利用收拉式密閉幕簾設施收集酸霧廢氣，總的換氣次數以20次/小時計算，可以滿足排氣要求。

A、酸洗區域空間計算

酸洗區域尺寸（長寬高）13米x7米x6米，得到空間總?cè)莘e為546立方米

B、排氣風量計算

該區域在酸洗過程中需要維持負壓運行，空間體積乘以換氣次數得到排風量； 排風量為：546m³x20次/小時=10920立方米/小時 漏風率系數取10%，得到漏風量為1092立方米/小時 總的排風量為：10920+1092=12012立方米/小時， 取整后排風量設計為12000立方/小時 注意：如果同步建設廢液處理系統，部分廢液池、壓濾機、污泥存放間會有廢氣溢出，如需收集處理，需要增加該風量，具體參考后期廢液處理方案進行風量設計。

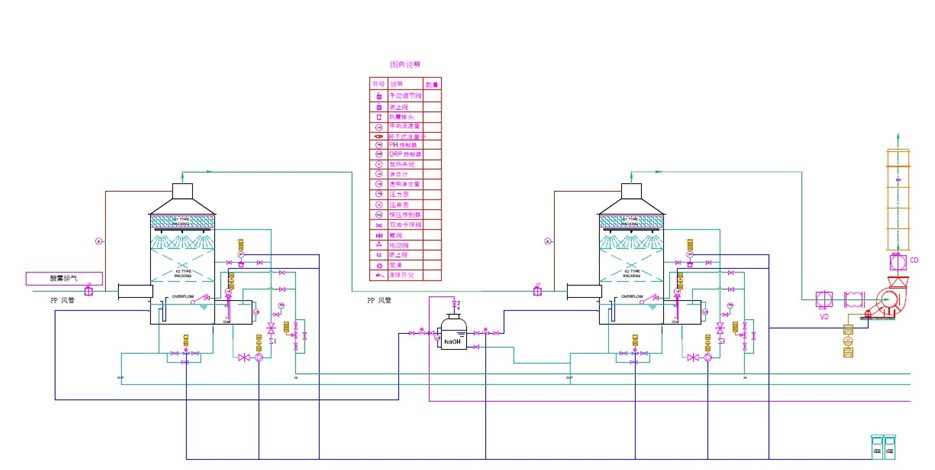

酸洗過程中所產生的廢氣，經收集系統導入pp堿洗塔，流經填充層時，洗滌液自噴嘴均勻噴灑于填充材之表面以保濕潤；同時酸霧廢氣與堿性洗滌液在充分潤濕的填充層相互接觸，由物理與化學吸收作用將廢氣中之污染物吸收于洗滌液，達到去除污染物質的目的；

然后此飽含水份的氣體必須經過除霧層除去多余水份；經過堿洗塔洗凈并移除水份后的潔凈氣體即可直接排放至大氣之中，而所移除之水份同時被導回循環洗滌液系統重新回收使用。

上海酸洗廢氣處理主要設備說明

酸洗液均勻涂刷于工件表面，在常溫下停留一段時間，酸洗液為人工配置，揮發出的酸霧含有硝酸、氫氟酸。

在后端配置引風機抽風在酸洗棚內形成負壓，根據前面章節設計酸洗棚內總的抽風量為12000CMH( 立方米/小時），在后端酸霧廢氣處理方面無錫泛普環保有限公司設計采用2套立式噴淋塔，由于項目位于上海城市，塔體需室外落地安裝，選用PP聚丙烯材質耐酸堿腐蝕。

廢氣管道同樣采用PP聚丙烯風管，引風機采用1臺FRP玻璃鋼材質，由于廢氣成份中含有HF氫氟酸，對玻璃鋼材質具有一定的腐蝕性，泛普環保公司在FRP玻璃鋼風機內壁做抗氫氟酸涂層處理，噴淋塔水箱內各嵌入1臺耐酸堿立式水泵。

整個系統運行過程中需要在堿洗塔內噴淋質量濃度在10%~15%的NaOH溶液，我公司設計成全自動加藥系統，根據塔內PH值的變化自動投加NAOH溶液。系統的運行控制集成在一套電控箱內，通過控制箱面板能夠?qū)崟r(shí)檢查風機、水泵、液位、加藥系統狀態。

上海酸洗廢氣處理設備清單

• 堿洗塔
• 堿洗塔填料
• 防腐立式水泵
• frp玻璃鋼風機
• pp風管
• 全自動堿液加藥裝置
• 煙囪

寫在最后

上海電氣屬于國營企業，旗下的電站輔機廠更式屬于上海老牌企業，歷史悠久，為全國電廠生產電站輔機設備，經過多次的技術交底、方案比較最終招投標的方式選擇無錫泛普環保有限公司酸洗廢氣處理方案和報價。

經過數月的生產制造及安裝調試，無錫泛普完成上海電站輔機廠的酸洗排氣工程，經過環保局監測以及上海華測的環保監測符合環境上海大氣污染物綜合排放標準，順利驗收。
